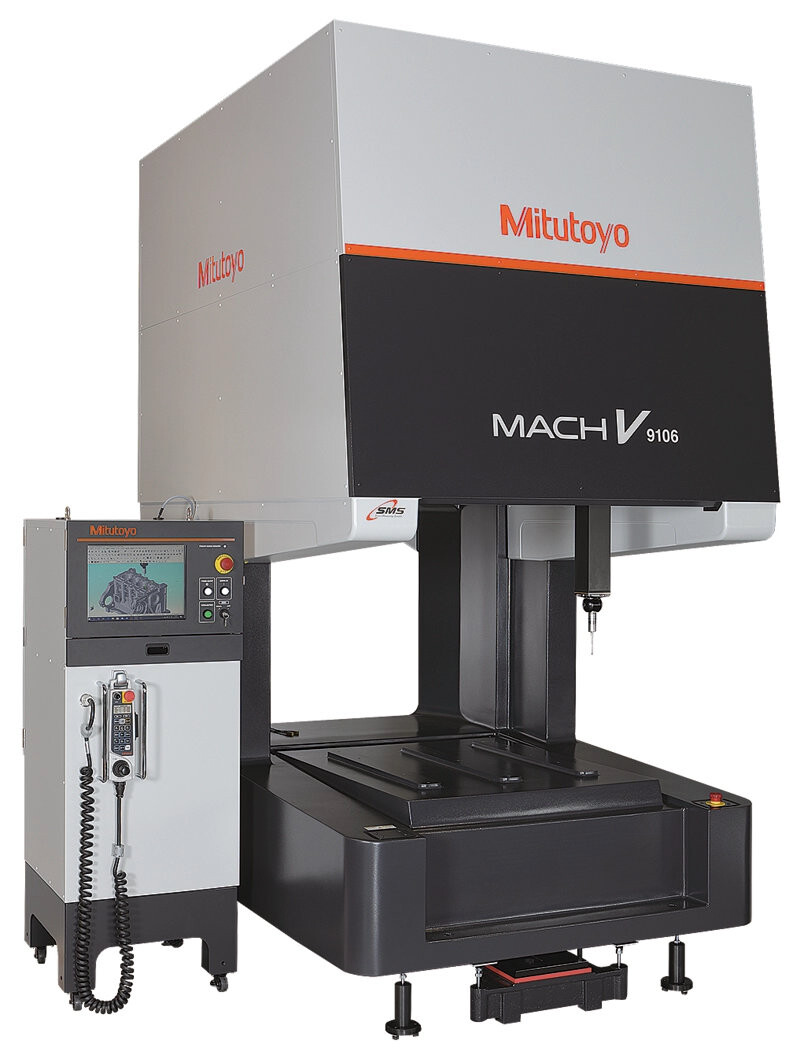

360-228 - MACH-V9106 CNC Cmm,Range 900x1000x600 mm, Mitutoyo

CMM de Alta Velocidade para Medição em Linha

A MACH-V 9106 é uma máquina de medição por coordenadas (CMM) de fuso vertical, concebida para medições em linha rápidas e precisas. O seu elevado desempenho permite aumentar significativamente a produtividade dos processos de medição.

O seu design foi desenvolvido para permitir o transporte das peças através da CMM tanto no sentido frontal/traseiro como no sentido esquerdo/direito, tornando-a uma solução extremamente flexível para integração em linhas de produção. Adicionalmente, pode fornecer informação de retorno antes e após a maquinação às máquinas-ferramenta, contribuindo para a otimização e afinação dos processos produtivos.

Principais vantagens

• Maior velocidade e precisão graças ao sistema de acionamento baricêntrico (barycentric drive).
• Melhor resistência ao pó, através da instalação de todos os sistemas de acionamento e escalas de medição num compartimento estanque localizado na parte superior da máquina.
• Unidade de controlo e PC instalados num armário estanque ao pó.
• Design compacto que facilita a integração em linhas de produção.
• Opções de carregamento flexíveis, graças ao acesso livre à área de medição.
• Construção de fácil manutenção e funcionamento sem necessidade de ar comprimido, recorrendo a guias lineares de esferas de alta precisão.
• Compensação térmica entre 5 °C e 35 °C.
• Escalas em vidro com elevada resolução de 0,1 μm.
• Caixa de comando por joystick de segurança, equipada com dispositivo de presença (deadman switch) e ajuste de velocidade.
• Controlador UC400K com suporte para a funcionalidade SMS (Smart Measuring System).
