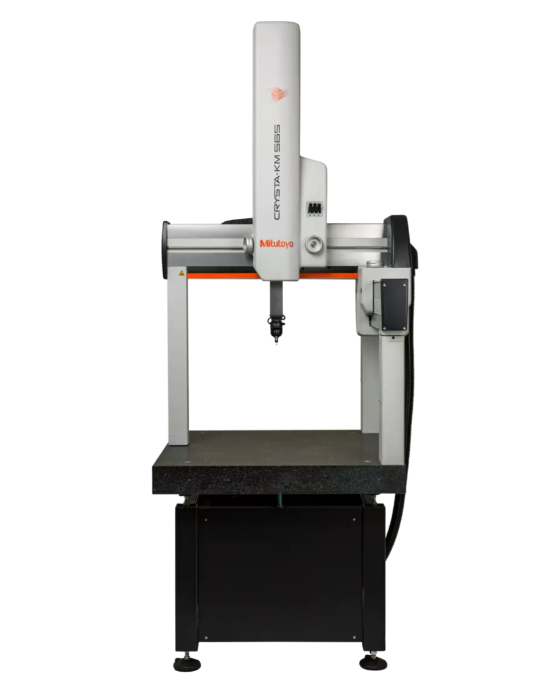

196-940MEU - CRYSTA-KM565, CMM Manual, Gama 500x600x500 mm, Mitutoyo

CMM económica de elevado desempenho para a inspeção de alta precisão de peças pequenas e médias.

Principais vantagens

• Plataforma avançada em liga metálica de elevada rigidez.
• Rápida difusão térmica através da estrutura em caso de variações de temperatura.
• O projeto baseado em análise por elementos finitos (FEA) garante um momento de inércia e uma rigidez ideais, permitindo acelerações elevadas.
• Base constituída por uma única peça de granito, com inserções roscadas M8 na superfície superior, dispostas num padrão quadriculado de grandes dimensões.
• Mancais de ar de elevada rigidez.
• Contrabalanço pneumático no eixo Z.
• Escalas de medição com resolução de 0,1 μm e processamento dinâmico de sinal.
• Sistema passivo de amortecimento de vibrações que isola a máquina das vibrações externas.
• Acesso livre à área de medição da CMM.

• X = 500 mm
• Y = 600 mm
• Z = 500 mm

• Com MH20i-TP20: E0, MPE = (3,2 + 5,0L/1000) μm

• Largura: 1018 mm
• Profundidade: 1044 mm
• Altura: 2392 mm
• Massa: 430 kg
• Massa máxima da peça a medir: 300 kg

• Pressão mínima de alimentação: 5 bar
• Consumo de ar: 90 L/min
• Alimentação elétrica
• Tensão de alimentação: 230 V / 50 Hz ou 110 V / 60 Hz
• Consumo máximo de potência: 10 A, 1200 W
